Сведения о материально-техническом обеспечении, необходимом для проведения профессионального экзамена:
Материально-технические ресурсы для обеспечения теоретического этапа профессионального экзамена
- Компьютерный учебный класс, оснащенный:
- офисной мебелью
- компьютером (для каждого соискателя) с установленной автоматизированной системой оценки знаний
- устройством для печати (принтером)
- канцелярскими принадлежностями для каждого соискателя (бумагой формата А4, шариковой ручкой, карандашом, калькулятором)
Материально-технические ресурсы для обеспечения практического этапа профессионального экзамена
- Учебный полигон, включающий в себя:
- учебный тренажер «Кран шаровой DN 300» (надземного исполнения)
- учебный тренажер «Крановый узел» (кран шаровой DN 700 на номинальное давление 8,0 МПа с обвязкой: обводная линия DN 150, байпас байпасов DN 50, свечная линия DN 150, система резервирования импульсного газа DN 150, стояки отбора импульсного газа DN 50, краны шаровые DN 15, DN 50, DN 150, DN 700) (рис. 1)
- учебный макет «Камера приема и запуска очистного устройства» (камера запуска DN 1400, устройство запасовки и извлечения очистных устройств, трубная обвязка камеры DN 50, DN 150, DN 500, запорная арматура – краны шаровые DN 15, DN 50, DN 150, DN 300, DN 500) (рис. 2)
- учебный тренажер для установки временных герметизирующих устройств (труба DN 500 длиной 3 м с вырезанным технологическим отверстием 250 х 350 мм)
- трубопровод со сжатым воздухом DN 100 от компрессора до узла управления краном DN 700 (протяженность 50 м) (рис. 3)
- оборудование КИПиА (манометры технические показывающие классом точности не ниже 1,5 с рабочим диапазоном измерения 0–10,0 МПа, 0–6,0 МПа, 0–1,0 кгс/см2, два электропневматических узла управления типа ЭПУУ-6, 7)
- герметизирующий инжекторный насос Sealweld ACTIV-8
- трассопоисковую систему типа Easyloc RxTx
- вешки для обозначения оси трубопровода – 3 шт.
- временное герметизирующее устройство ВГУ-1 DN 500 – 2 шт.
- уплотнительную пасту марки 131-435К (тип – 3 «легкая») – 1,0 кг на одного соискателя
- гидравлическую жидкость (ПМС-20 или ВМГЗ) объемом 25 л (на одну замену)
- переходник для установки манометра в отверстие полости гидроцилиндра крана шарового DN 300
- огнеупорную асбестовую ткань 0,25 м2
- тару для сбора гидравлической жидкости
- воронку маслозаливную
- воздушный электрокомпрессор 100 л, 4,5 кВт
- воздушный электрокомпрессор 50 л, 2,2 кВт
- комплект слесарных инструментов и приспособлений (ключи гаечные двусторонние по ГОСТ 10112–2001 (S14xS17, S15xS18, S16xS17, S17xS19, S19xS22, S19xS24, S20xS22, S22xS24, S27xS29, S30xS32, S32xS34, S32xS36); ключ трубный рычажный № 1; ключ гаечный разводной A-250-Н12.Х по ГОСТ Р 54488–2011; отвертка слесарно-монтажная с прямым шлицем по ГОСТ 52785–2007; отвертка слесарно-монтажная с крестообразным шлицем ГОСТ Р 57979–2017)
- стол для раскладки слесарного инструмента
- рацию – 1 шт.
- ветошь обтирочную
- секундомер механический или электронный (для контроля герметичности поршневых уплотнений гидроцилиндров)
- папку-планшет формата А4 (310 × 230 мм)
- мебель, документацию и канцелярские принадлежности для обеспечения работы оценивающего персонала. Информационно-коммуникационные технологии и программно-технические средства, необходимые для подготовки и оформления экспертной документации
- аптечку
- бутыль с питьевой водой
- СИЗ: каска защитная – 1 шт., костюм для защиты от общих производственных загрязнений и механических воздействий – 2 шт., сапоги (или ботинки) – 1 пара, перчатки с полимерным покрытием – 1 пара; защитные очки
Рис. 1. Технологическая схема учебного тренажера «Крановый узел»

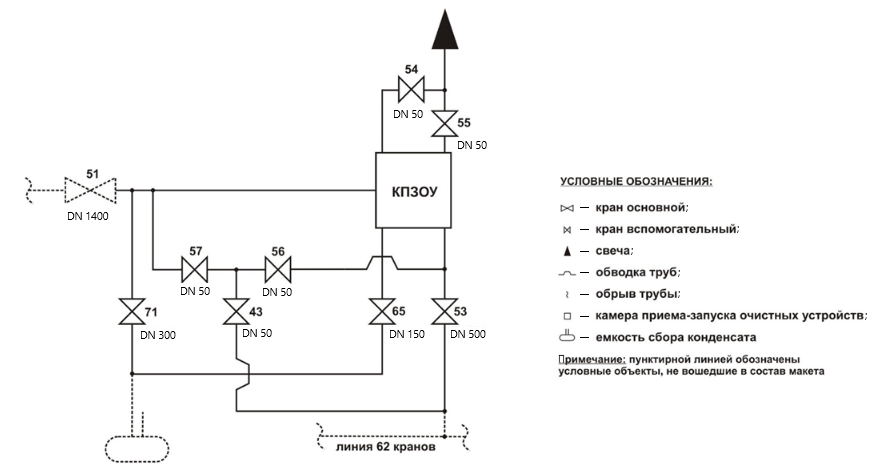

Рис. 2. Технологическая схема учебного макета «Камера приема и запуска очистного устройства»
![](https://www.spkngk.ru/fileadmin/f/activity/KOS/Files/19.03100.04-2.png)
КПЗОУ – камера приема и запуска очистных устройств
Рис. 3. Технологическая схема трубопровода со сжатым воздухом DN100 от компрессора до узла управления краном DN 700 (протяженность 50 м)
